電容式稱重傳感器有助于提高移動容器的正常運行時間
關于Eilersen 梁式稱重傳感器的案例研究
Eilersen與行業領先企業持續合作，以在真實環境和模擬工藝環境中驗證我們的設備和概念。在這項研究中，我們與一家比利時的機械與電氣工程公司合作，測試了電容式稱重傳感器在生物制藥制造中用于移動容器和攪拌器的性能。
然而，使用移動容器在其他方面可能會帶來挑戰。由于應用中的側向載荷會對應變式稱重傳感器產生影響，因此準確測量容器或攪拌器中產品的重量可能會成為一個問題。移動和不平坦的地面可能會導致應變式稱重傳感器受到影響，失去校準，從而導致測量結果不準確。
近年來，生物制藥行業越來越多地采用一次性設備和移動容器。這是因?yàn)樗峁┑撵`活性，使制造商能夠比以往更快地進行生產布局的變更。其他優點也備受重視，因?yàn)橐淮涡栽O(shè)備可以減少污染的風險，并降低與清潔和驗證相關的時間和成本。
一個配備Eilersen稱重傳感器的移動容器的例子。隨著制造商對額外的靈活性的需求，移動容器在生物制藥行業中的使用顯著增加。
應變式稱重傳感器的局限性
大型國際生物制藥制造商遇到的問題
一家大型國際生物制藥制造商在移動裝有應變式稱重傳感器的移動容器時遇到了幾個挑戰。在日?；顒?dòng)中，移動容器經常被推動，攜帶著液體袋。為了防止稱重傳感器超載，許多應變式稱重傳感器都安裝有各種類型的機械保護，如支架或支撐桿。在高側向載荷下，支撐桿和支架保護稱重傳感器。
然而，在撞擊后，稱重傳感器與支撐桿之間的張力會影響重量讀數和準確性，導致需要重新校準整個稱重系統。這些問題已經有很多記錄，并且是由簡單的動作引起的，例如技術人員在拐角處轉動容器、推動或拉動容器。與應變式稱重傳感器的使用相關的主要局限性包括：
? 在移動容器在不同位置之間移動時，當經過顛簸和不平坦的表面時，應變式稱重傳感器可能會受到?jīng)_擊而過載。
?
使用電動推車在設施內推動時，應變式稱重傳感器可能會產生過載。
?
運輸中移動容器中液體的晃動可能會導致應變式稱重傳感器過載。
?
保護應變式稱重傳感器的機械元件會引入張力，影響重量讀數和準確性。
如果技術人員懷疑移動容器上的稱重傳感器已經過載，就需要重新校準稱重系統。這個過程會使移動容器停產數小時，并可能導致成千上萬美元的成本，因?yàn)槿绻夹g(shù)人員懷疑移動容器上的稱重傳感器已經過載，就需要重新校準稱重系統。需要使用昂貴的一次性袋、大量純凈水以及用于文件記錄的時間。
為了克服這些挑戰，生物制藥制造商在每個應變式稱重傳感器上安裝了一個機械的“運輸鎖”，以保護稱重傳感器免受在設施內移動時顛簸和液體晃動的沖擊。為了使該系統正常工作，日常操作人員需要在移動容器之前和之后手動啟動和解除支架。實際操作中，這個步驟經常被遺忘，導致偏差，并需要重新校準稱重系統。為了解決這個重要問題，生物制藥制造商聯系了比利時的機械和電氣工程公司，該公司專門設計和生產藥企零部件。
電容式稱重傳感器的評估
電容式稱重傳感器應用
由于對Eilersen電容式稱重傳感器的技術熟悉，工程公司知道電容式稱重傳感器不需要運輸鎖、支撐桿或支架來進行過載保護，這是由于其電容稱重技術的原因。而應變式稱重傳感器是通過測量電阻的變化來進行稱重的，電容式技術則是通過測量稱重傳感器本體與內部陶瓷傳感器之間的距離變化來進行稱重。這項專利的非接觸式測量原理使得電容式稱重技術能夠抵抗側向負載并能處理高達1000%的過載。
在生物制藥行業的日常操作影響下評估電容式技術性能時，需要一個測試系統。因此，使用以下來自Eilersen的產品對移動容器進行了改裝：
?
3只量程150kg的BL系列梁式稱重傳感器
?
1 個5024G重量顯示儀表
在對移動容器進行改裝后，使用Eilersen稱重傳感器進行了測試，以測量在滑動和不平坦地面上運輸滿載移動容器時運動對其的影響。
在平滑的地面上測試
第一次測試中，對一個空的移動容器進行了校準和驗證。容器內裝有195.39千克的液體，用一次性袋子裝填，以模擬容器的近似滿負荷工作重量。在開始測試之前，記錄了重量讀數。在測試過程中，將移動容器推過一個房間，停下來，然后將其推過一個拐角，并以10克的分辨率測量結果。生物制藥制造商的經驗是，如果不使用運輸鎖，使用應變式稱重傳感器時這樣的移動往往會導致測量差異超過5千克。

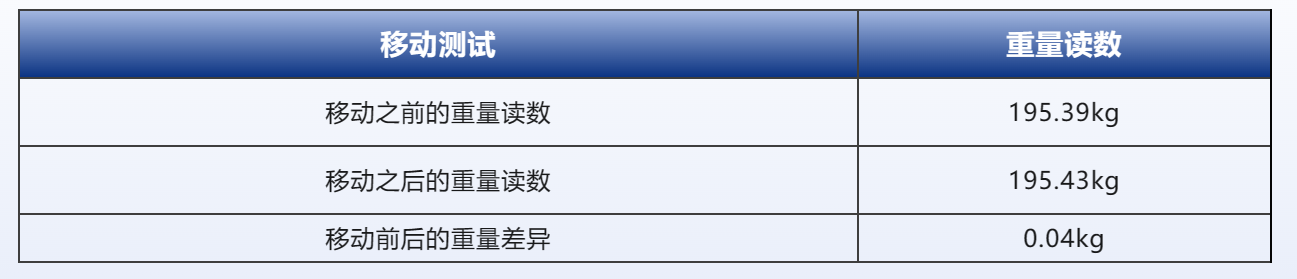

測量結果
在滿載狀態下推動移動容器后，與使用應變式稱重傳感器相比，稱重儀表顯示的重量讀數差異僅為0.04千克，而應變式稱重傳感器的差異為5.00千克。測試結果完全符合生物制藥制造商的要求。

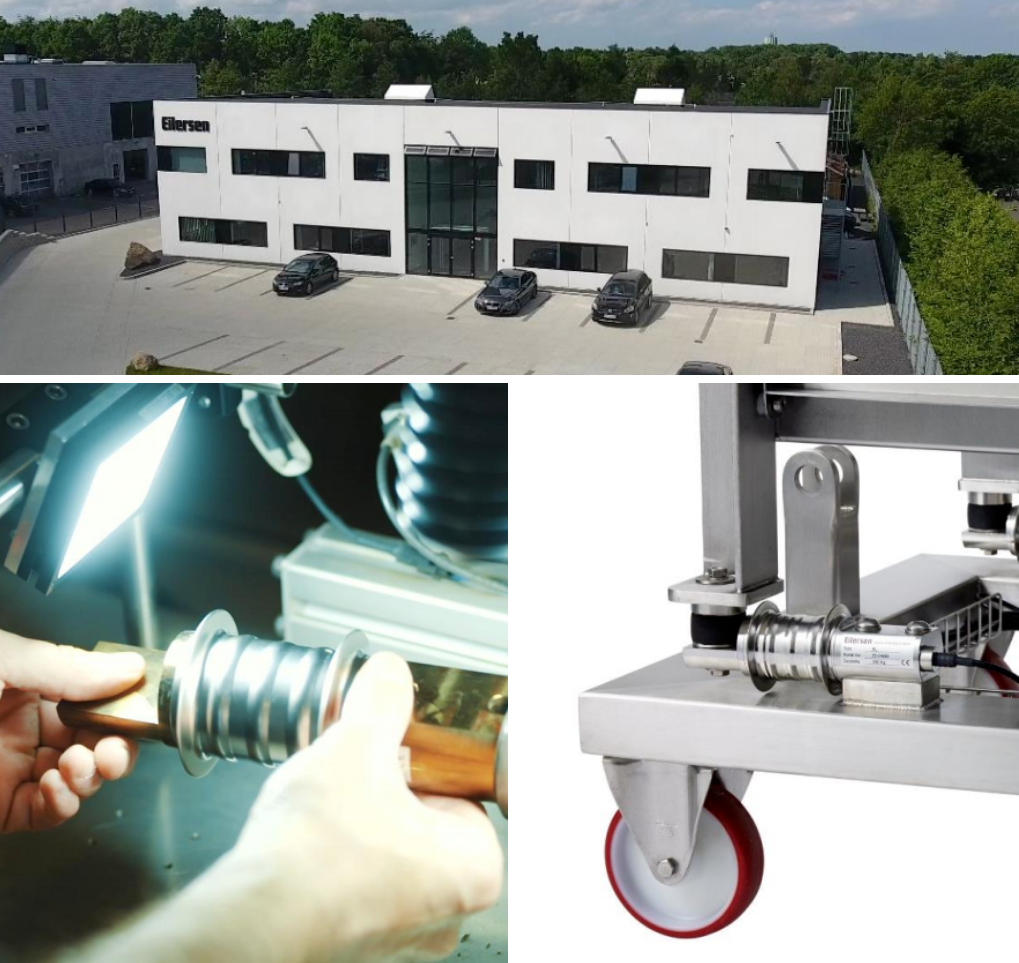

在替換了現有的應變式傳感器為Eilersen電容式稱重傳感器后的移動容器。在不平坦的地面進行測試
使用鋁板和木板模擬移動容器常遇到的障礙物。這些板被放置在移動容器前方的地板上，當移動容器滾過時會產生沖擊力。進行了兩次測試，一次是兩個側輪碰到鋁板，另一次是四個輪子都碰到木板。生物制藥制造商之前在應變式稱重傳感器遇到類似板材滾動的沖擊時曾經發現負載變化了幾千克。以下是使用Eilersen電容式稱重傳感器進行的這些測試的結果：
測試結果
在滾過3毫米和4毫米的鋁板和木板后，稱重儀表顯示的重量差異在沖擊后不到50克。這些結果符合生物制藥制造商的要求。
結論
生物制藥制造商決定使用Eilersen傳感器
將應變式稱重傳感器替換為Eilersen電容梁式稱重傳感器可以提高稱重系統對日常操作中常見的移動和沖擊引起的側向負載的承受能力。經過滿載容器測試后，基于Eilersen電容式稱重傳感器的稱重系統僅顯示出微小的重量讀數差異。
根據這些結果，生物制藥制造商決定將其現有的基于應變式稱重傳感器的稱重系統更換為Eilersen數字梁式稱重傳感器，用于其制造過程中的所有移動容器。
根據這些結果，生物制藥制造商決定將其現有的基于應變式稱重傳感器的稱重系統更換為Eilersen數字梁式稱重傳感器，用于其制造過程中的所有移動容器。
?
應變式負載傳感器需要使用“過載保護支架”和“運輸鎖”來保護免受日常使用中的側向負載和沖擊。
?
電容技術采用非接觸式測量原理，可以處理高達1,000%的過載。
?
電容式稱重傳感器可以讀取各個稱重傳感器的數值，傳感器電纜，而無需重新校準。
?
在不平整的地面上進行的運動測試顯示出令人滿意的結果，偏差小于0.05千克。
Eilersen 電容式稱重傳感器
關于Eilersen稱重傳感器
Eilersen Electric A/S是電容式稱重傳感器的發明者，并經過50多年的嚴格測試和驗證。該公司以其堅固、準確和可靠的稱重傳感器而聞名。這些傳感器廣泛應用于各種工業應用和行業，包括海上、物流以及生物制藥行業。梁式稱重傳感器采用不銹鋼材料制造，并通過激光焊接進行連接。由于其衛生設計（IP68），它成為生物制藥行業的明智選擇。如需了解更多產品選擇，請立即聯系Eilersen Electric A/S。
自1969年成立以來，Eilersen Electric A/S一直致力于基于電容技術開發、制造和供應高質量、堅固可靠的稱重傳感器，用于測量力和重量。Eilersen產品在經過ISO 9001:2015認證生產設施中進行開發、制造和獨立校準。
Eilersen持續投資于質量、產品開發和卓越的客戶支持，這也是為什么它在全球范圍內享有盛譽，并為90多個國家的領先公司和客戶提供服務。
