    1. 當前位置:首頁>產品中心> 速度/長度測量>德國歐普特羅(Optologic)

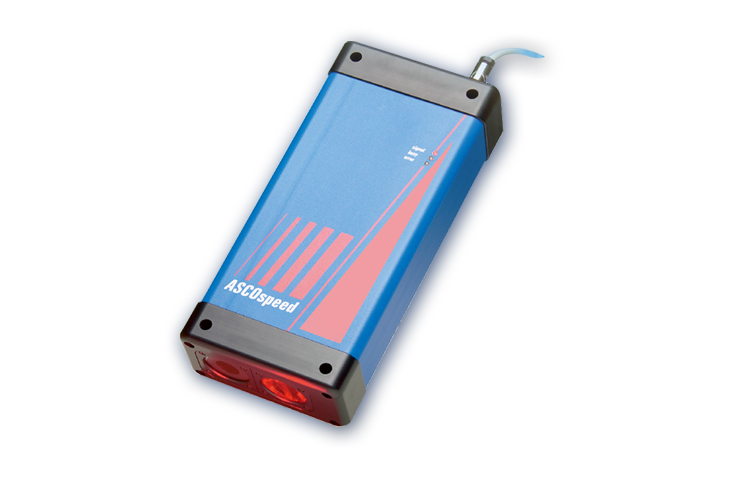

      ASCOSpeed5500 光學測速儀

      產品簡介

      ASCOSpeed5500是專門針對金屬加工行業速度長度測量應用而開發的一種速度長度測量?jī)x。它采用高性能高功率LED光源和物理硅柵作為核心器件,能檢測到運動的金屬表面變化,并將其轉換成與金屬表面運行速度成正比的頻率信號。

      產品詳情



      技術特性

      ü 采用信號相位群技術,是在目前測速儀所使用的空間頻率過濾技術上的進一步發展。

      ü 采用高能LED作為光源,操作更安全。

      ü 更大的光斑尺寸,降低了粉塵和油霧對測量的影響。

      ü 采用物理硅片測量柵格,不受光源頻率的影響,測量精確、工作更穩定。

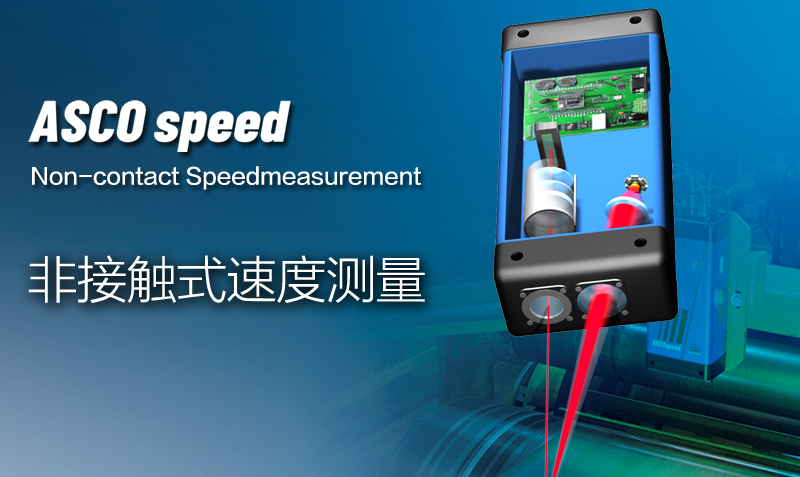

      ü 光學器件和信號轉換電路集成為一體,外形緊湊式設計。

      ü 同步功能使得控制器內部發出脈沖實現多個設備時鐘精準同步,確保同一時刻的精確測量。

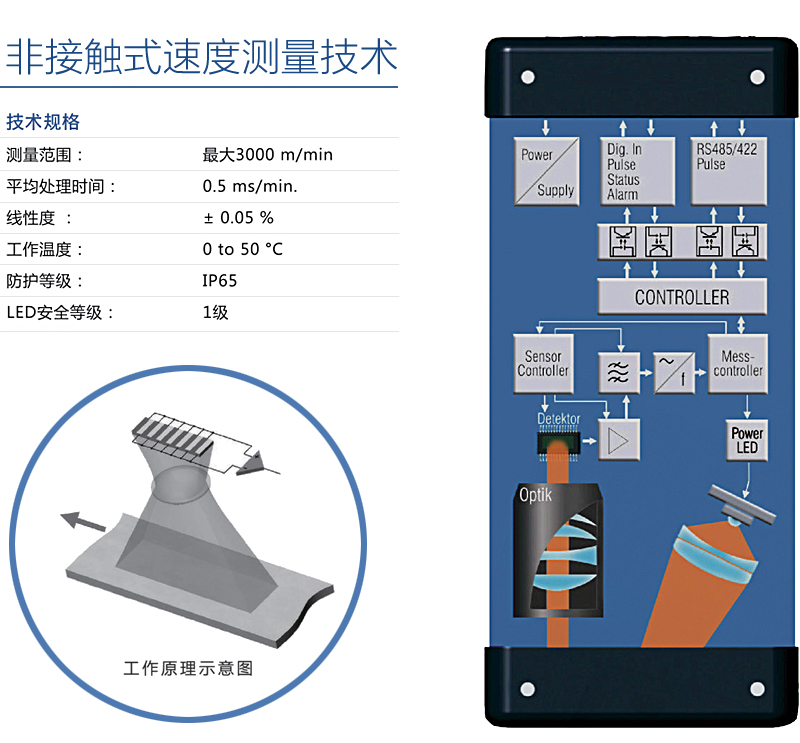

      工作原理

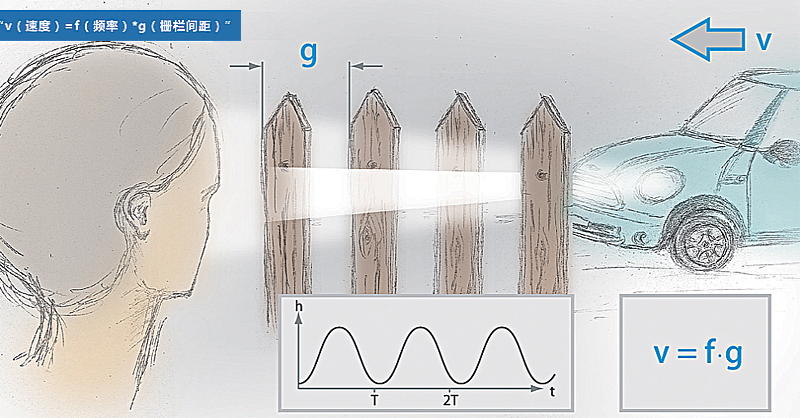

      間歇頻率過濾器技術一般也稱為“柵欄效應”,這項技術已經有超過40年成熟的應用歷史。如上圖所示,我們常在黑暗中透過柵欄觀察到過往的汽車燈光就屬于一種”柵欄效應”,閃爍頻率與柵欄后的光源移動速度成正比。柵欄間不斷變化的光線在觀察者看來是一種可見頻率,這種閃爍的頻率就是速度的量化體現。單個柵欄的位移用以頻率的度量,如速度恒定,柵欄之間的位移越小,可見頻率就越高。柵欄間距可作為測量這種物理效應的參照精度。諧波頻率只有在位移恒定時產生,如果位移有變化,可見頻率也會變化,從而可得到速度有變化的恒定移動物體。為了把這種物理效應量化為可測量單位,我們需要?jiǎng)?chuàng)建一種技術柵欄來取代上述的柵欄。從技術上講,這些技術柵欄可由各種不同方法創建。

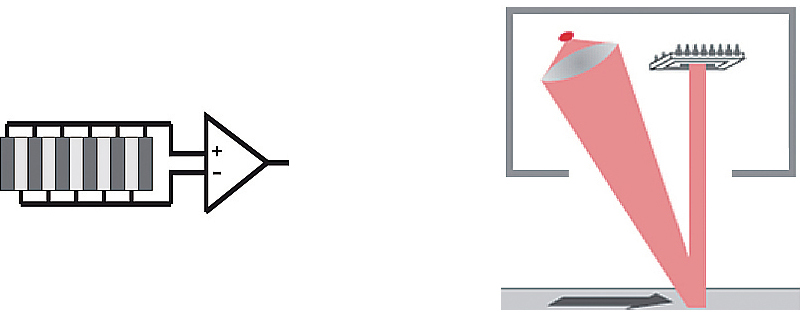

      迄今,把光線檢測裝置的前方柵欄或投射柵欄變換成激光多替勒單位是標準的做法,而把柵欄變換成可感知的硅柵則是一種最新的技術,這種技術在批量傳感器制造過程中已成熟應用。人們?cè)诎雽?dǎo)體生產中使用掩膜技術制造了成千上萬的同類芯片,并且在制造過程的同時可將許多功能集成在芯片內部。將多個硅柵組成差分式結構(圖像差動原理)具有更好的技術優點,能對外來光線有極端有效的抑制作用,使傳感器能避免千擾光的影響。如材料表面因色澤、光潔度而產生的干擾光線,由于相鄰的測量單元以同一方式動作,這些表面性質可以得到補償?shù)搅阄坏牧慷?,所連接的差分式放大器僅對影響信號的變化有輸出,測量的作用可以得到放大。由此可見,對于光滑的金屬表面如不銹鋼、鋁和銅等材料有特別的優越性。





      典型應用

      ü 鋼、不銹鋼、鋁板帶、鋁箔、銅板帶、銅箔、其他金屬材料..

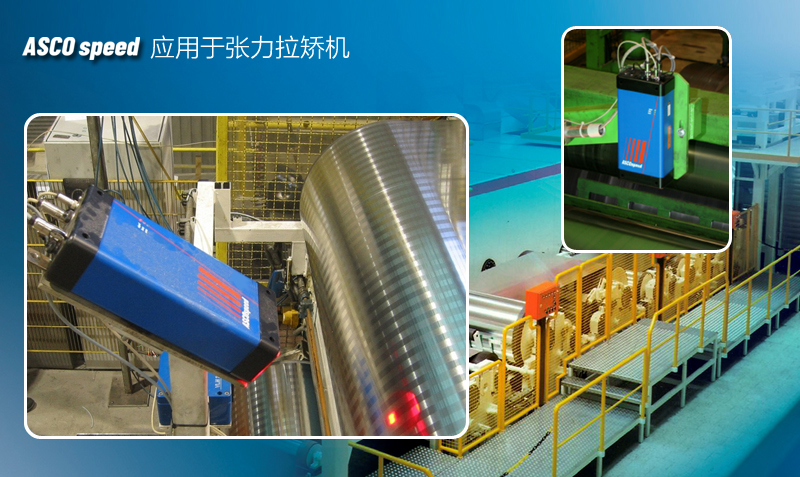

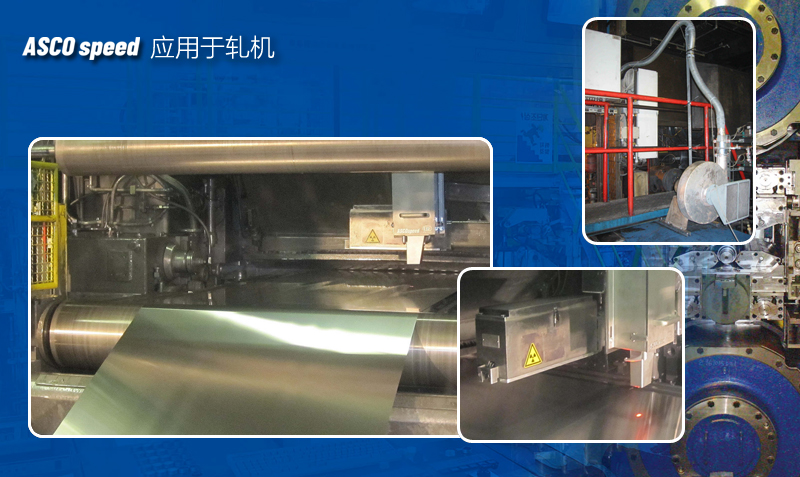

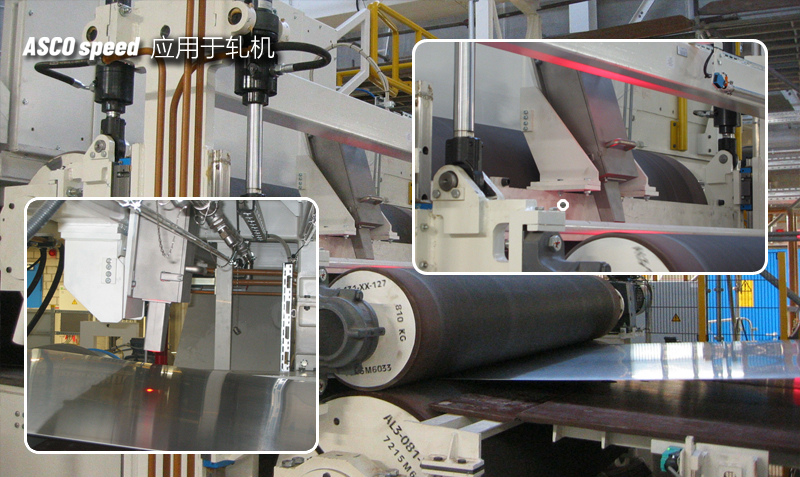

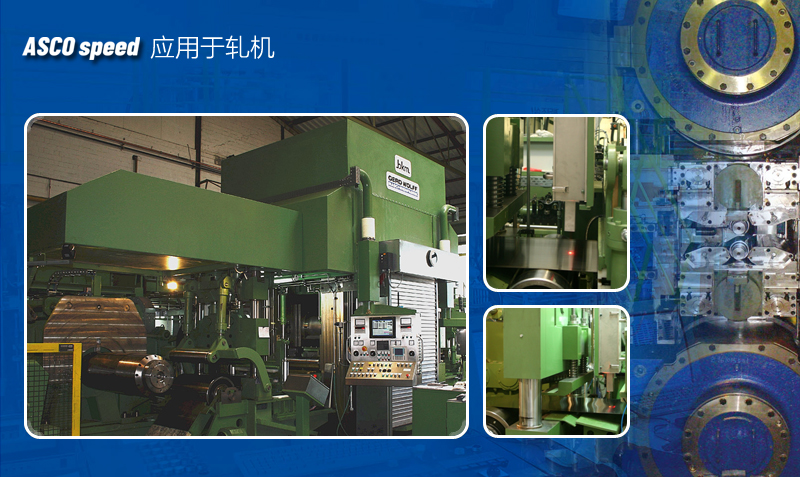

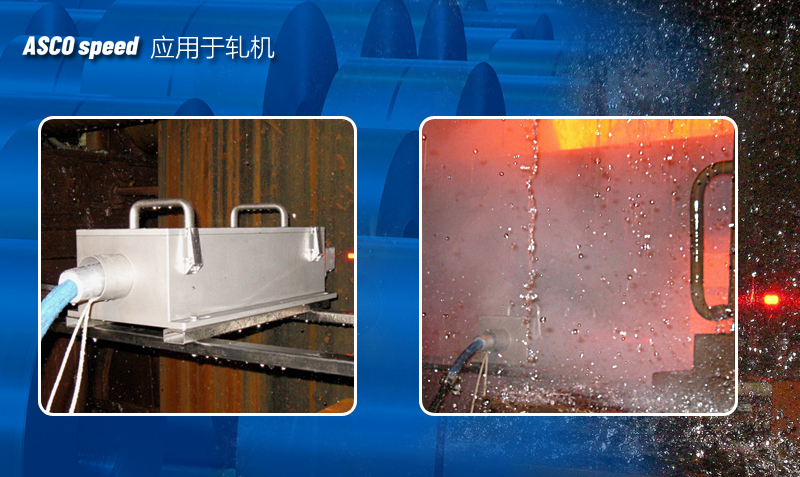

      ü 連軋機、可逆軋機、平整機

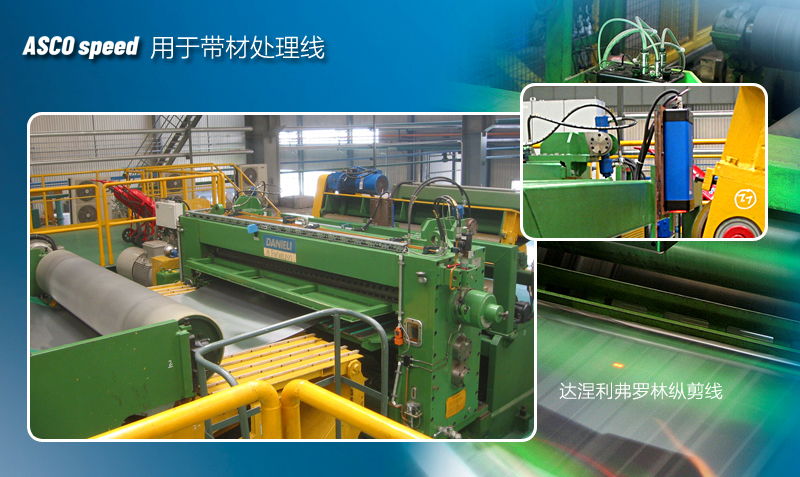

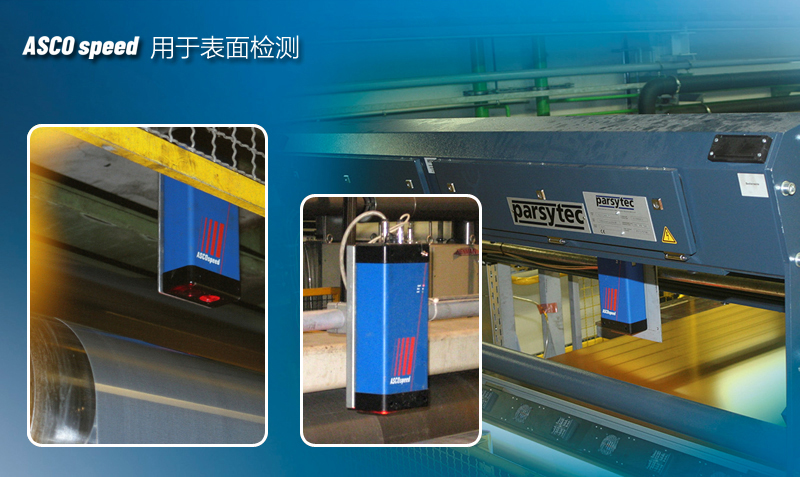

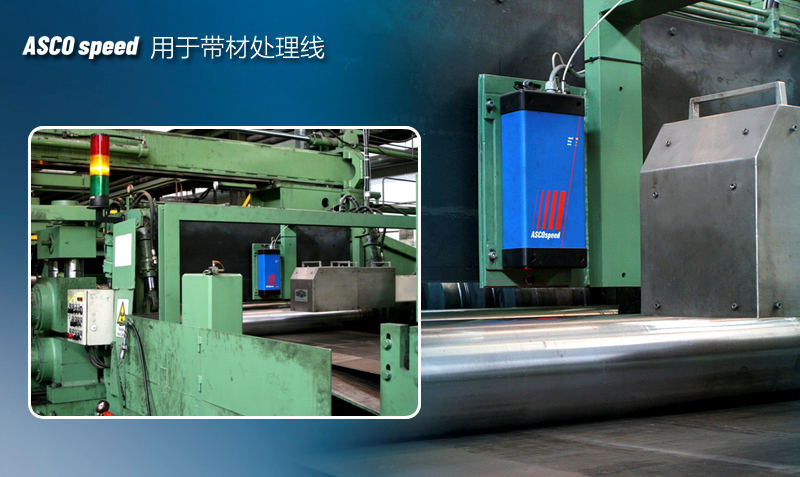

      ü 剪切線、切邊機、金屬檢驗線…




      技術參數

      速度范圍

      1-3000m/min

      安裝高度

      300±15mm

      300±30mm(絕對誤差±0.1%)

      絕對誤差

      ±0.05%

      重復誤差

      ±0.03%

      分辨率

      0.1mm或者0.001m/min

      信號輸出時間

      0.5ms

      光源

      高亮度LED光源,1類光源

      防護等級

      IP65

      抗振性能

      2g/20..500Hz(根據DIN EN60068-2-6)

      抗沖擊性

      15g/6ms(根據DIN EN 60068-2-29)

      工作溫度

      0..50℃

      存放溫度

      -20..+70℃

      輸出信號

      標準型:

      2個編碼器輸出(最大500KHz),3個報警輸出點,2個狀態輸出點



      接口型、同步型、主從型:

      除上述接口外,還提供2個附加編碼器輸出(A、B、/A、/B),1個4-20mA模擬量信號



      所有信號間都采用光電隔離。
